Коснёмся вопроса не очевидного, но предельно важного для тех, кто только собирается строить деревянный дом или баню — соединения бруса в углах.
В статье дадим краткий обзор со схемами популярных типов соединения, использующихся сегодня в массовом строителсьве, пройдёмся по преимуществам и недостаткам, а главно — ответим на вопрос, какое брусовое соединение мы считаем лучшим и рекомендуем выбрать клиентам СК Смирнов.
Сразу скажу, что тексты для блога пишет человек, имеющий непосредственное отношение к производству бруса и стройке — поэтому оценочное мнение будет основываться на личном опыте.
Содержание:
Есть такие типы угловых соединений как «с остатком» и «без остатка». Имеется в виду наличие или отсутствие выступа части брусины за пределы контуры здания.
В плане расхода материала оптимальный вариант именно делать углы без остатка. А зачастую при строительстве маленького дачного дома или бани можно избежать соединения по длине бруса — стандартная брусина имеет длину 6 метров. Плюс вода не затекает в узел, да и обшить сайдингом или вагонкой проще. Но вот сделать так, чтобы угол, собранный без остатка, не продувался, это надо очень хорошо постараться.
Метод соединения угла | Описание | Преимущества | Недостатки |
---|---|---|---|

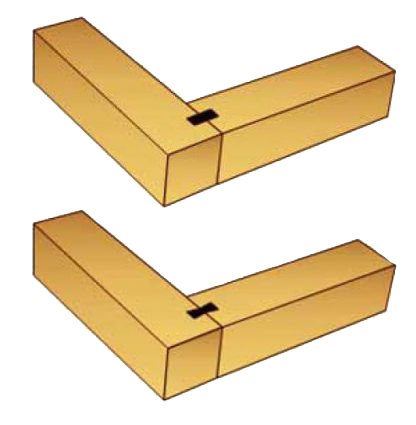

Соединение встык | Самый простой тип соединения углов из бруса — две брусины стыкуются друг с другом и закрепляются скобой или на гвозди. Некоторые бригады шабашников не запариваются и до сих пор используют этот узел. |
|
|
Коренной шип | Тот самый «тёплый» угол, на котором крупными буквами написано на каждом строительном сайте. Обычно преподносится как невероятное преимущество, однако по факту — моральный минимум каждой бригады собирать срубы в этот самый тёплый угол в коренной шип. Мы его называем — крепкий угол. |
|
|
Вставной шип | Часто называется Т-образным узлом и обычно применяется для соединения внутренних стен, но некоторые умельцы не брезгуют поставить такой стык на угол. |
|
|
Вполдерева вставной шип | Усовершенствованная форма тёплого угла, но в современном домостроительстве используется нечасто — слишком сложное производство. Но повсеместно используется при изготовлении мебели. |
|
|
Ласточкин хвост (в лапу) | Ласточкин хвост или в лапу — дедовский метод брусового соединения углов в избах. Используется редко, потому что не так прост в изготовлении, как может показаться. О нём подробнее расскажем ниже. |
|
|
Классификация соединений, в которых брус, проходя через узел, выходит снаружи. При помощи таких узлов стоят те самые красивые русские избы. Но и расход материала значительно больше — сами выпуски обычно составляют 20-25 см. Да и часто замалчивают то, что в такие углы часто затекает вода, что грозит гниением. Ну и с наружной отделкой сруба с остатком могут возникнуть.. хмм.. определнные проблемы.
Метод соединения угла | Описание | Преимущества | Недостатки |
---|---|---|---|
В чашу | Самый простой тип соединения деревянных брусьев — две брусины стыкуются друг с другом и закрепляются скобой или на гвозди. Некоторые бригады шабашников не запариваются и до сих пор используют этот узел. |
|
|
В курдюк | По сути рубка в курдюк — это продвинутая чаша, воторая насаживается на выступающий элемент. Собственно, он и называется курдюком. Технически сложная рубка, но не лишённая достоинств. |
|
|
В охряп | На рисунке видно, что рубка в охряп предполагает наличие чаши сверху и снизу. Чтобы такое соединение не продувалось, нужны золотые руки и не малый опыт. Давно не видел этого узла в применении. |
|
|
Этот список далеко не исчерпывающий. Человечество придумало ещё множество методов соединений углов в домах и банях: в охлоп, в седло, прямая и косая лапа, норвежская и канадские типы ручной рубки... Ну, в общем, в каждой крупной деревне, по-хорошему, строили дома так, как учили деды — везде имелись свои хирости и нюансы, но едва ли это имеет значение для современного массового малоэтажного строительства. Так что ближе к делу.
Вы знаете, по-разному. В зависимости от ценового сегмента, в котором работает компания. Так наши «любимые» пестовские бригады особо не мудрствуют и времени на оттачивание технологий шип-паз не тратят — строят встык: быстро и дёшево. Ну да, заказчик потом замучается щели в два пальца толщиной конопатить, разорится на отоплении и углы в его доме покроются плесенью, но кому какое дело. Хотел дёшево — получил дёшево.
А если хотите наглядную разницу, то вот реальные фото — угол встык во время сборки сруба и через некоторое время после строительства. И это ещё не самый печальный случай:
Считаем, что для строительства дома, даже дачи, этот вариант не подходит. Избегайте бригад, которые будут вас убеждать, мол, «десять лет так строим — никто не жаловался». Поверьте — жаловался каждый первый.
Если говорить о самом популярном угловом соединении, то это, конечно, тёплый угол. Ну, в смысле, строители его преподносят как тёплый. По факту, он не обеспечивает гермитичность угла и не справляется с мостиками холода. Несмотря на утепление, профилированный брус при рубке в «тёплый» угол не получится сделать герметичным. Из-за скошенных фасок профиля получаются сквозные дыры, к сожалению. Те, кто дочитают до конца, увидят видео, где я прямо на кусках бруса показываю, почему получаются дыры.
Но подчеркну — такой вариант, конечно, в тысячу раз лучше, чем простая стыковка (сами его используем, но в сочетании со сверлением):
Те компании, которые работают на более требовательных клиентов, используют более сложные узлы. Например, ласточкин хвост. Мы только начинаем осваивать это направление, но уже можно сказать — да, так строить гораздо сложнее, дольше, накладнее, но и качество не сравнится с более дешевыми методами соединения углов в постройках из бруса. Именно этот угол имеет смысл назвать по-настоящему тёплым.
Секрет ласточкина хвоста в том, что в этом углу наклон спила бруса делается по всем плоскостям — со всех сторон он имсеет форму конуса. Благодаря этому просто под действием силы тяжести брус зажимает сам себя, образуя прочное герметичное соединение.
Один из самых популярных угловых соединений брусовых домов и бань в русском стиле является сборка в чашу. Как уже говорилось выше, этот вариант дороже, чем ласточкин хвост, тёплый угол и встык. Дело в дополнительном расходе материала на выносы и в том, что чашу можно срубить только из сухого или клееного профилированного бруса. Но если вы за ценой не постоите, то имеет смысл присмотреться к такому варианту (на фото наш объект):
А для тех, кто может позволить себе хоромы, рынок предлагает старую добрую ручную канадскую рубку. По сути, это та же чаша, но из мощного бревна сухостойной сосны (например). Тёплый, мощный, красивый и долговечный сруб, который стоит кругленькую сумму денег (на фото тоже наша работа):
Время от времени пишут комментарии с вопросами, мол, «А вы-то какой угол посоветуете?» или «А свой дом как построили бы?». Отвечаю: мой дом построен в стандартный тёплый угол (сухой брус кедра).

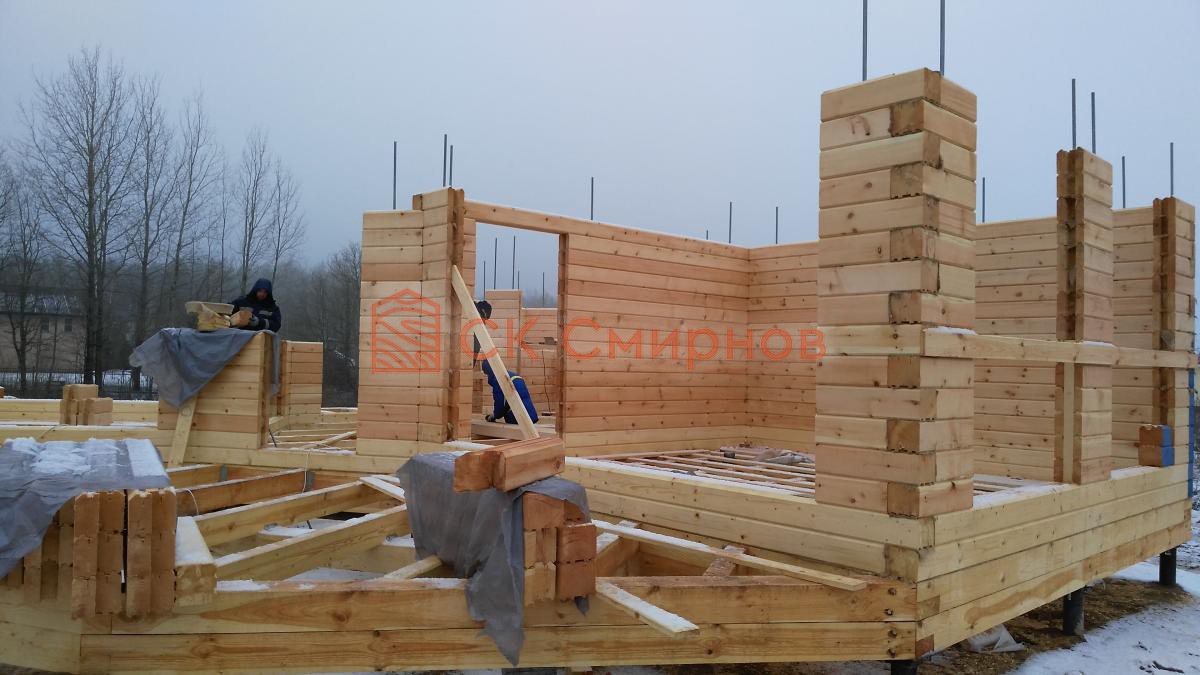

Фото на этапе сборки сруба:

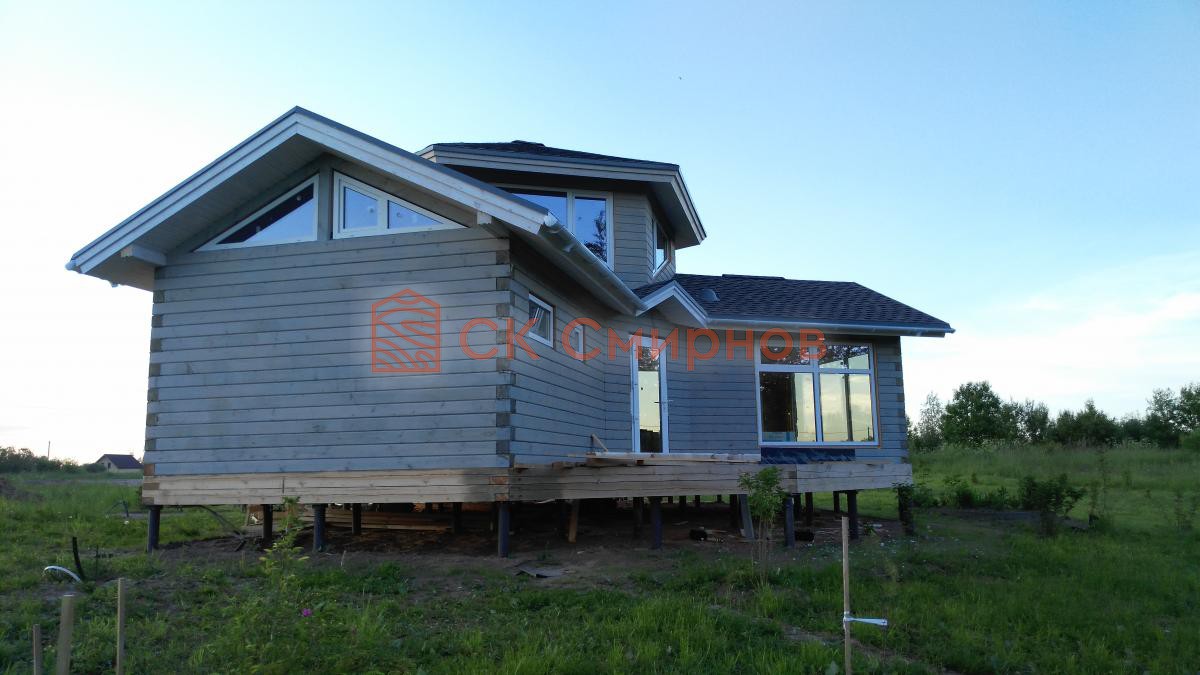

На этапе покраски:

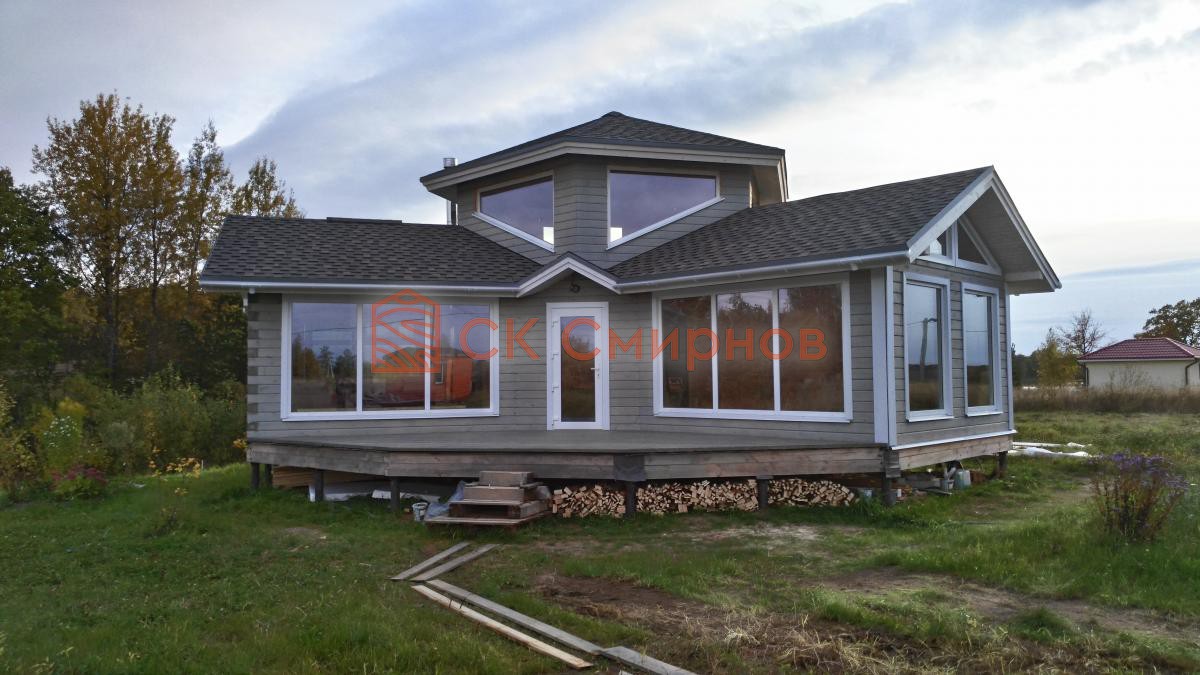

По окончанию строительства:
Больше фотографий найдёте в этом фотоотчёте в галерее.
Сейчас прошло уже почти 4 года, как закончилось строительство. В целом я очень доволен состоянием углов, но мне пришлось изрядно попотеть, тобы как следует их законопатить. И если бы я сейчас стоял перед выбором, то, пожалуй, остановился бы на соединение ласточкин хвост. Именно этот вариант я считаю идеальным по соотношению качества и стоимости. Можно было бы ещё рассмотреть «в чашу» — очень нравится, как выглядит. Узел надёжный и прочный, но как защитить его от влаги — не знаю.

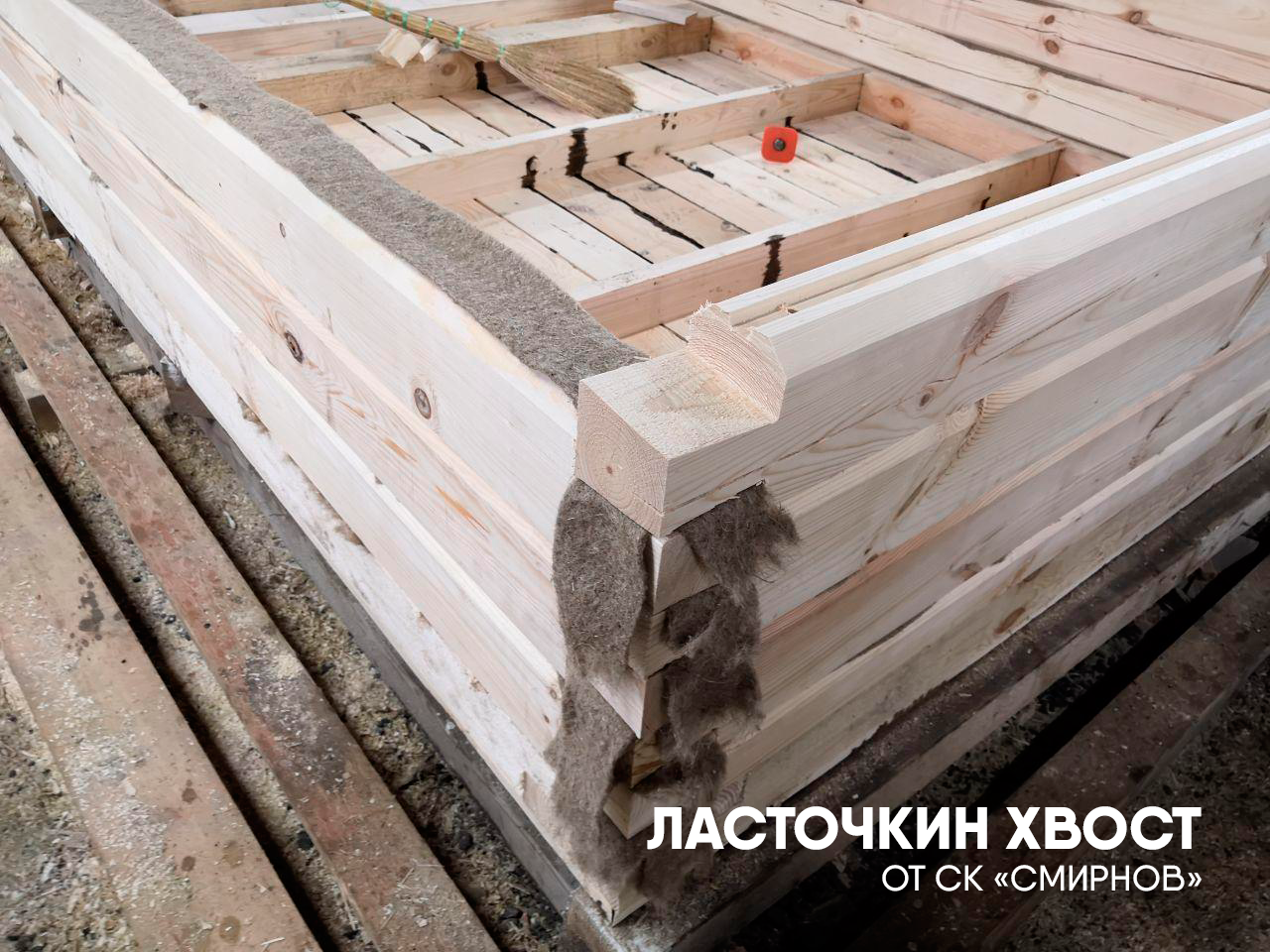

В СК Смирнов мы только в 2020 году стали применять эту технологию как дополнительную услугу, и пока очень довольны. Посмотрим, будет ли она пользоваться популярностью у клиентов. Возможно, со временем мы совсем откажемся от тёплого угла в пользу ласточкина хвоста. На фото ниже брус 90х140 — собираем перевозную баню. Но в идеале лучше взять для этого соединения брус 150х150.
Чтобы наглядно показать преимущества и недостатки разных типов соединений углов в домах и банях, прямо на производстве сняли видео, где на кусках бурса демонстрируем и комментируем:
Если у вас остались вопросы, пожалуйста, пишите в комментариях — мы ответим на абсолютно каждый.
С уважением,
строительная компания «Смирнов»
